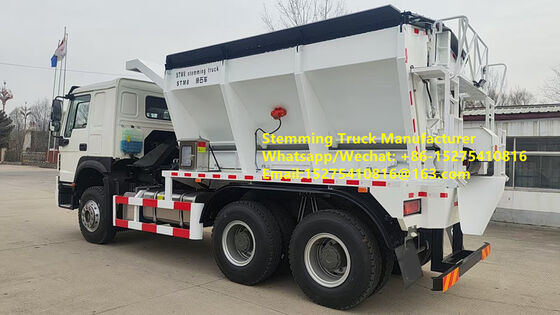

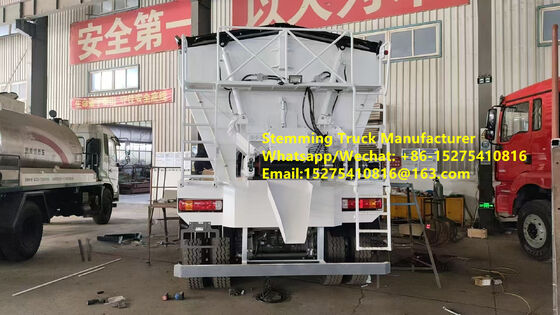

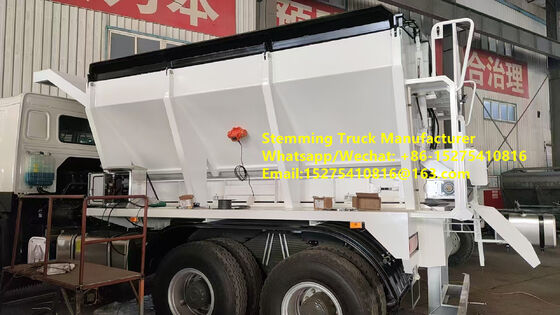

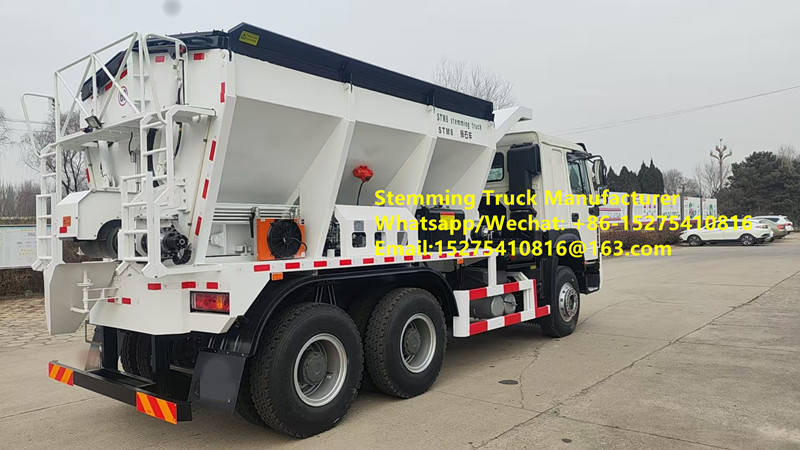

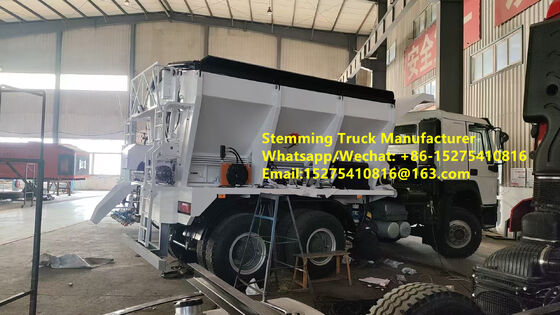

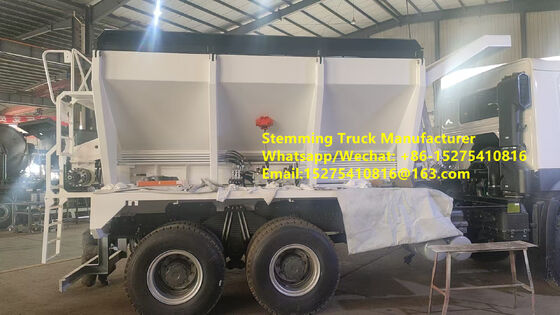

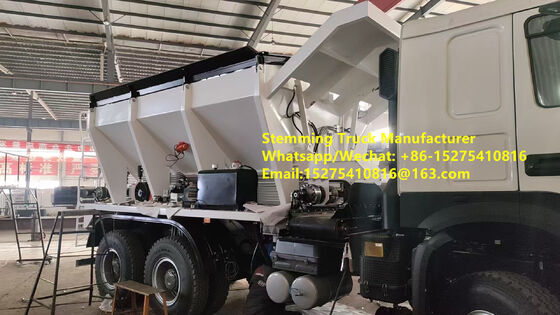

کنترل از راه دور با کارایی بالا استیمینگ کامیون ماشین پر کردن سنگ GLOBAL-12 10/15/20 تن سرویس انفجار چند منظوره واحد تولید مواد منفجره موبایل قزاقستان ازبکستان اندونزی کانگو MMU

مقدمه پروژه

2ویژگی های اصلی محصول

وسیله نقلیه یک وسیله نقلیه خودران است که عمدتاً از یک سیستم شاسی، سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل الکتریکی، سیستم hopper، صفحه hopper تشکیل شده است.سیستم حمل و نقل (کنویر متقاطع)، کانویر طولی، کانویر تخلیه چرخشی و میله ای) و یک مخزن مکش قدرتمند و سیستم لوله کشی.

2.1 شاسی یک مارک معروف Shaanxi Automobile Group SX5329TXJMU464 است که مجهز به موتور Weichai WP10H400E62 استاندارد ملی VI B با قدرت 400 اسب بخار است.وسیله نقلیه می تواند ثبت و معاف از مالیات خرید باشد; این یک شاسی خاص برای معدن است که دارای پیکربندی های کار در منطقه سرد و باتری های بدون نگهداری در دمای پایین و سایر ویژگی های خاص است.

2.2 قسمت بالایی از هپر کامیون بسته بندی مجهز به صفحه های سنگین با دیافراگم ۳٫۰ سانتی متر × ۳٫۰ سانتی متر در شکل V است.این صفحه نمایش های هیدرولیکی قابل اجرا هستند و باز 90 ° با شبکه فولادی به صفحه نمایش مواد بسته بندی بار، اطمینان از اندازه ذرات بسته بندی خروجی کمتر از 3 سانتی متر است. زاویه دستگاه غربالگری از طریق یک سیستم هیدرولیک تنظیم می شود.ذرات بیش از حد بزرگ توسط سیلندر های هیدرولیک صفحه نمایش دور می شوند و به زمین می افتند، فیلتر کردن ذرات بزرگ و تمیز کردن آنها به طور خودکار، اطمینان از کارایی غربالگری.

2.3 بدن هپر از یک قاب پشتیبانی مثلثی با کیفیت بالا و با قدرت بالا از فولاد کربن و یک طرح ساختاری شکل V استفاده می کند.داخل hopper با دنده های تقویت کننده متقاطع و پرتوهای کاهش دهنده فشار طولی جوش داده شده استساختار کلی اطمینان از محکم بودن و قابلیت اطمینان بدن hopper را تضمین می کند، جلوگیری از تغییر شکل ناشی از فشرده سازی مواد.این ساختار توسط مشتریان داخلی و بین المللی معدن باز آزمایش شده استساختار کلی بدن هپر قوی است و در سه سال گذشته هیچ گونه تغییر ساختار رخ نداده است.

ساختار V شکل hopper تخلیه مواد را با حجم موثر 15m3 تسهیل می کند.پرتو فشار کاهش دهنده در ارتفاع تنظیم می شود به جای ذرات مختلف اندازه سنگ خرد شدهیک قاب محافظ فولادی برای کابین در جلوی هپر قرار دارد تا از سقوط سنگ بر روی سقف کابین جلوگیری شود.یک دستگاه غربالگری فولادی که می تواند به صورت هیدرولیکی باز شود (یک صفحه نمایش 90 درجه) در بالای هپر نصب شده است تا از گیر شدن سنگ های بزرگ جلوگیری شوداهتزازها به صورت تقارن در سمت چپ و راست دیواره های هپر قرار دارند تا از انباشت مواد و انسداد جلوگیری شود.

2.4 این سیستم دارای یک تابع بارگیری در کانویر عقب جلو چپ/سورت چپ/راست قابل تغییر است.ناقلات استفاده از یک جعبه گیربکس خطی سیاره ای برای رانندگی یک موتور هیدرولیک گشتاور بالا برای حمل و نقل موثر سنگیک کلاچ صفحه اصطکاک پنوماتیک تضمین می کند که عملکردهای تخلیه جلو و عقب با یکدیگر تداخل نداشته باشند و امکان تغییر خودکار از طریق اتصال کلاچ را فراهم می کند.دو حالت تخليه داره: یک کانویر جلویی برای تخلیه جانبی و یک کانویر تلسکوپی سوئیچ برای تخلیه. کانویر تعلیق آلومینیوم آلیاژ عقب سبک وزن و با دوام است.قادر به چرخش 195° به چپ و راستعملکرد تلسکوپی اجازه می دهد تا تنظیم نقطه تخلیه در محدوده کوچک، با شعاع پر کردن از 4.5 تا 5 متر باشد.ناقل تلسکوپی آسان قرار دادن سوراخ و تخلیه برای مواد بسته بندی را تسهیل می کند.

این سیستم از یک ساختار دو طرفه حمل کننده تلسکوپی جلو و عقب استفاده می کند، هر دو اجازه تخلیه جلو را می دهند.ناقل تلسکوپی هیدرولیک جلو چپ تسهیل تخلیه سمت چپ جلوحمل کننده عقب، قادر به چرخش 195 ° به چپ و راست، چرخش چپ و راست، گسترش و شیب، تخلیه سمت چپ و راست را از پشت خودرو تسهیل می کند.روش های تخلیه چندگانه انتخاب انعطاف پذیر را ارائه می دهند، که عملیات را در مناطق کنترل شده تسهیل می کند. کار بصری و کنترل از راه دور بی سیم امکان قرار دادن سریع و آسان سوراخ و تراز آن را در طول تخلیه جانبی فراهم می کند.کامیون بسته بندی دارای ظرفیت تخلیه حداکثر 1500 kg/min است، که 10 برابر کارآمدتر از کار دستی و 3 تا 5 برابر کارآمدتر از بسته بندی مکانیکی معمولی است.

2.5 پرتوی کاهش دهنده فشار به شکل V در بالای کمربند در پایین کمربند به شکل V به طور موثر از فرسایش ناشی از اصطکاک بیش از حد کمربند ناشی از فشرده سازی طولانی مدت مواد جلوگیری می کند.همزماناز یک کمربند حمل کننده لاستیکی مقاوم به فرسایش با ضخامت 10 میلی متر استفاده می شود که به طور خاص برای صنعت معدن طراحی شده است و دوام و مقاومت در برابر فرسایش را تضمین می کند.به طور موثر کاهش فرسایش کمربند و افزایش عمر خدمت.

2.6 یک سیستم کنترل اتوماتیک اتخاذ شده است که اجازه می دهد یک دکمه شروع و توقف در حالت اتوماتیک.همچنین دارای هر دو حالت کنترل از راه دور دستی و بی سیم برای انطباق با شرایط مختلف کار. یک دکمه شروع / توقف اجازه می دهد تا تخلیه مواد خودکار و پر کردن سوراخ های ناقل. در ترکیب با یک سیستم نظارت صفحه نمایش لمسی شش کانال،راننده در کابین می تواند به طور مستقل عملیات پر کردن را انجام دهد.این خودرو مجهز به یک دوربین پانورامیک شش کانال AHD با وضوح فوق العاده و یک صفحه لمسی IPS با وضوح بالا در کابین است.از جمله بندر تخلیه، هپر، بندر پر کردن، جلو، جانبه ها و عقب.

2.7 هر دو دریچه تخلیه جانبی و دریچه تخلیه جانبی عقب دارای دریچه های گیرنده مخروطی هستند که می توانند عملیات پر کردن سوراخ های مختلف قطر را در معادن باز انجام دهند.و می تواند عملیات پر کردن حفره های انفجاری ≥ 115mm را انجام دهددر سمت چپ جلو و عقب دو پورت تخلیه وجود دارد، هر دو با عملکرد تلسکوپی هیدرولیک و پیدا کردن سوراخ، تراز و پر کردن آسان، بنابراین بهبود بهره وری پر کردن؛ به عنوان مثال،که دارای قطر 150 میلی متر است، سوراخ عمق 5 متري فقط در 6 تا 30 ثانيه کامل ميشه

2.8 وسیله نقلیه مجهز به چراغ کاری در نقطه تخلیه سنگ برای ساخت شبانه مناسب است.

2.9 این محصول دارای حقوق مالکیت معنوی مستقل است: "محرک پر کردن حفره های انفجار معدن در حفره باز" (CN202422451093.1) به عنوان یک مدل کاربردی ثبت شده است.و اختراع با نام مشابه (CN202411413094).5) این محصول از سوی وزارت صنعت و فناوری اطلاعات مجوز دسترسی به محصول را دریافت کرده و یک محصول با بازرسی اجباری 3C است.که می تواند در سراسر کشور ثبت شود و از مالیات خرید خودرو معاف است.

★2.10 برای هماهنگی بهتر با الزامات عملیات پر کردن حفره های انفجاری معدن های باز در سطح داخلی و بین المللی،سیستم شامل چندین فناوری پیشرفته برای دستیابی به عملیات پر کردن کارآمد و ایمن استاین محصول دارای پتانسیل ارتقاء قابل توجهی است، به ویژه در هماهنگی با اصول انفجار هوشمند و استخراج هوشمند.ماشین هوشمند پر کردن حفره های انفجاری برای معادن باز چندین فناوری پیشرفته را برای دستیابی به عملیات انفجاری کارآمد و ایمن ادغام می کنداین فناوری های کلیدی عبارتند از:

1) تکنولوژی موقعیت مکانی منطقه پر کردن: استفاده از GPS با دقت بالا و سایر فن آوری های موقعیت مکانی،ماشین پر کردن هوشمند می تواند هر منطقه سوراخ انفجار را که نیاز به پر کردن دارد به طور دقیق شناسایی و مکان بندی کند..

2) تکنولوژی جستجوی سوراخ خودکار و حمل و نقل طولانی مدت: از طریق تشخیص تصویر منطقه سوراخ انفجار و تکنولوژی موقعیت رادار،وسیله نقلیه پر کردن هوشمند می تواند به طور خودکار سوراخ ها را پیدا کند و به طور موثر مواد پرکننده را به محل سوراخ انفجار در مسافت های طولانی حمل کند..

3) تکنولوژی پر کردن هوشمند: وسیله پر کردن هوشمند دارای کنترل دقیق مواد پر کردن است، به طور خودکار زمان پر کردن را بر اساس عمق سوراخ، قطر سوراخ،و خواص فیزیکی مواد پرکننده.

4) تکنولوژی مدیریت از راه دور:کامیون های ضد آب هوشمند به طور معمول در کنار کامیون های مخلوط کننده هوشمند و سیستم های انفجار هوشمند بی سیم برای تشکیل یک سیستم انفجار هوشمند کامل استفاده می شوداین امکان کنترل از راه دور کامیون هوشمند را فراهم می کند، اجازه می دهد کنترل در محل از طریق وب یا APP و تولید گزارش های تولید.

درنهایت، از طریق یک سیستم کنترل خودکار، کامیون هوشمند با یک کلیک به یک عملیات با یک کلیک دست پیدا می کند، که به یک راننده اجازه می دهد تا کل فرآیند را تکمیل کند.امکان نظارت از راه دور، بهبود بهره وری عملیاتی و کنترل هزینه ها.

★2.11 سیستم تخلیه فاضلاب قدرتمند

شامل یک پمپ خلاء با جریان بالا و خلاء بالا وارد شده از اروپا، یک مخزن فاضلاب 5 متر مکعب، شیر تخلیه مخزن، شیر بلند، دستگاه قفل پوشش عقب، لوله فاضلاب، لوله خلاء،لوله های فانتوری، و دستگاه اتوماتیک لوله های هیدرولیکی برای یک لوله فاضلاب 20 متری در بالای مخزن مجهز به خلاء بالاپمپ خلاء وارداتی با حجم بالا و یک سیستم لوله کشی به طور خاص درمان شده، می تواند آب تجمع شده را از حفره های قطر 120-140 میلی متر، ارتفاع آب 6-7 متر و سقوط عمودی 20 متر تخلیه کند.

4پارامترهای فنی محصول

آیتم شماره. -- اجزا -- پارامتر

1ابعاد کلی: طول × عرض × ارتفاع 11850mm × 2550mm × 3530mm (برآورد شده)

2. شاسی. برند شاسی: کامیون سنگین شانسی

مدل شاسی: GLOBAL5329TXJMU464

نوع درایو: 8×4

فاصله چرخ: 4575+1400

مدل موتور: WP10.H400E62

قدرت: 400 اسب بخار

وزن ناخالص: 32000 kg

استاندارد انتشار: چین VI

3. سنگ. اندازه ذرات سنگ: ≤3 سانتی متر سنگ خرد شده

استفاده از سنگ: بارگذاری حفره های انفجاری

4صندوق سنگي حجم صندوق: 15م3

شکل سطل: شکل V

روش باز کردن صفحه نمایش: سیلندر هیدرولیک

زاویه باز شدن صفحه نمایش: 90°

نوع ارتعاش دوگانه: ارتعاشگر الکتریکی با فرکانس بالا

تعداد ویبراتورها: 2 هپر/1 در هر دیواری سمت چپ و راست

تنظیم سرعت تخلیه: دروازه های مواد جلو و عقب

روش تخلیه: تخلیه جداگانه از هر دو قسمت جلو و عقب هپر

روش کنترل دروازه مواد: میله فشار الکتریکی (یک برای هر یک از دروازه های مواد جلو و عقب)

5. کانویر طولی پایین هپر: نوع حمل: کانویر کمربند

نوع محرک: Reducer هیدرولیک

روش تخلیه: تخلیه از جلو یا پشت هپر

انتخاب موقعیت تخلیه: انتخاب سوئیچ کلاچ

بهره وری حمل: 1500kg/min

6. کانویر قطبی سمت چپ: نوع حمل: کانویر کمربند

نوع محرک: Reducer هیدرولیک

روش تلسکوپی: سیلندر هیدرولیک

فاصله تلسکوپی: L=760mm

بهره وری حمل: 1500kg/min

7. قاب آلومینیوم آلیاژ عقب چپ و راست چرخش طرف کنویر کمربند کنویر: نوع انتقال: کمربند کنویر

نوع محرک: 1 دستگاه کاهش دهنده هیدرولیک

قطر سوراخ پرکننده: ≥115mm

روش چرخش کاری: 1 محرک چرخش

زاویه چرخش کاری: 195°

روش چرخش 1 سیلندر تکان دهنده

زاویه چرخش: 90°

شعاع چرخش / پر کردن: 5m

حالت ارتفاع: 1 سیلندر ارتفاع

حالت تلسکوپی کمربند: 1 سیلندر تلسکوپی

فاصله تلسکوپی: 500mm

زاویه شیک: ≤10°

روش کار: برق/کنترل از راه دور

8سیستم هیدرولیکی: نوع گرفتن قدرت: گرفتن قدرت سمت گیربکس

فشار کاری سیستم: 16MPa

روش کنترل: کنترل الکتریکی

9سیستم الکتریکی: منبع برق: باتری شاسی

ولتاژ کار: DC24V

روش کار: کار با دکمه پانل یا کار با کنترل از راه دور؛ کار خودکار/دستی در دسترس است.

حالت اتوماتیک اجازه می دهد تا کار با یک دکمه شروع / توقف، با هر دو حالت کنترل از راه دور دستی و بی سیم، سازگار با شرایط مختلف کار؛

10سیستم نظارت: یک دکمه شروع / توقف کامل تغذیه مواد خودکار و پر کردن سوراخ خودکار کانویر؛

سیستم نظارت در هواپیما کل وسیله نقلیه را شامل می شود، از جمله دریچه های تخلیه سمت چپ و عقب.مجهز به یک دوربین پانورامیک شش کانال AHD با وضوح فوق العاده بالا و یک صفحه لمسی IPS با وضوح بالا در کابین راننده

★11 ویژگی های هوشمند 1) ** تکنولوژی موقعیت مکانی منطقه بسته بندی:** استفاده از GPS با دقت بالا و سایر فن آوری های موقعیت مکانی،کامیون بسته بندی هوشمند می تواند به طور دقیق شناسایی و مکان هر منطقه سوراخ انفجار نیاز به بسته بندی.

2) **تکنولوژی جستجوی سوراخ خودکار و حمل و نقل طولانی:** از طریق تشخیص تصویر منطقه سوراخ انفجار و تکنولوژی موقعیت رادار،کامیون بسته بندی هوشمند می تواند به طور خودکار حفره ها را پیدا کند و به طور موثر مواد بسته بندی را به محل حفره انفجار در مسافت های طولانی حمل کند.

3) ** تکنولوژی پر کردن سوراخ هوشمند:** کامیون بسته بندی هوشمند دارای کنترل دقیق بر روی مواد بسته بندی است، به طور خودکار زمان پر کردن را بر اساس عمق سوراخ کنترل می کند،قطر سوراخ، و خواص فیزیکی مواد بسته بندی.

4) ** تکنولوژی مدیریت از راه دور:** کامیون بسته بندی هوشمند به طور معمول در کنار یک کامیون مخلوط کننده هوشمند و یک سیستم انفجار هوشمند بی سیم برای تشکیل یک سیستم انفجار هوشمند کامل استفاده می شوداین امکان را برای مدیریت از راه دور کامیون بسته بندی هوشمند فراهم می کند، که امکان نظارت و کنترل از طریق وب یا برنامه موبایل و تولید گزارش های تولید را فراهم می کند.
