مقدمة المشروع
2. ویژگی های اصلی محصول
این وسیله نقلیه یک وسیله نقلیه خودکششی است که عمدتاً از سیستم شاسی، سیستم هیدرولیک، سیستم پنوماتیک، سیستم کنترل الکتریکی، سیستم قیف، صفحه نمایش قیف، سیستم انتقال (نوار نقاله عرضی، نوار نقاله طولی، نوار نقاله تخلیه قابل چرخش و شیب دار) و یک مخزن مکش قدرتمند و سیستم لوله کشی تشکیل شده است. سازه بالایی قدرتمند ویژگی های زیر را به وسیله نقلیه می بخشد:
2.1 شاسی یک برند شناخته شده Shaanxi Automobile Group SX5329TXJMU464 است که مجهز به موتور Weichai WP10H400E62 با استاندارد انتشار ملی VI B با قدرت 400 اسب بخار است؛ این وسیله نقلیه قابل ثبت نام و معاف از مالیات خرید است؛ این یک شاسی مخصوص معدن است که با پیکربندی های عملیات منطقه سرد و باتری های بدون نگهداری در دمای پایین، در میان سایر ویژگی های خاص، مجهز شده است.
2.2 قسمت بالایی قیف کامیون بسته بندی مجهز به صفحه نمایش های سنگین با دهانه 3.0 سانتی متر در 3.0 سانتی متر به صورت متقارن در شکل V نصب شده است. این صفحه نمایش ها با عملکرد هیدرولیکی باز می شوند و 90 درجه با مش فولادی باز می شوند تا مواد بسته بندی بارگیری شده را غربال کنند و اطمینان حاصل شود که اندازه ذرات بسته بندی خروجی کمتر از 3 سانتی متر است. زاویه دستگاه غربالگری از طریق یک سیستم هیدرولیک تنظیم می شود؛ ذرات بیش از حد بزرگ توسط سیلندرهای هیدرولیک صفحه نمایش به بیرون پرتاب می شوند و روی زمین می افتند، ذرات بزرگ را فیلتر کرده و به طور خودکار تمیز می کنند و راندمان غربالگری را تضمین می کنند.

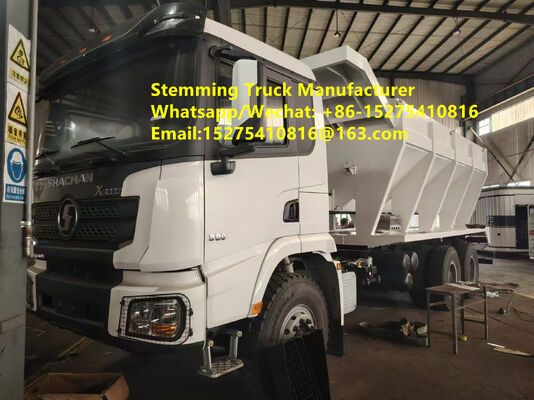

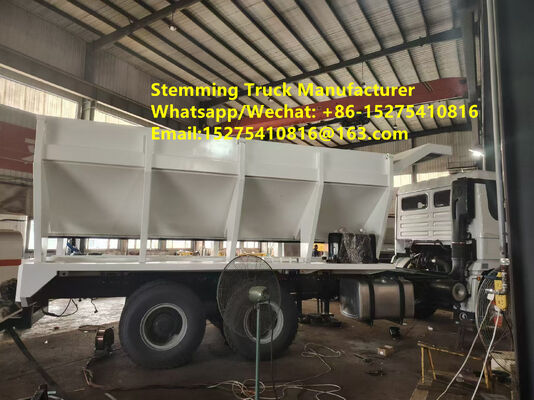

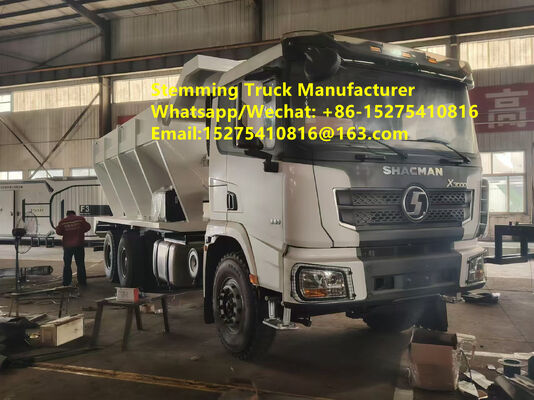

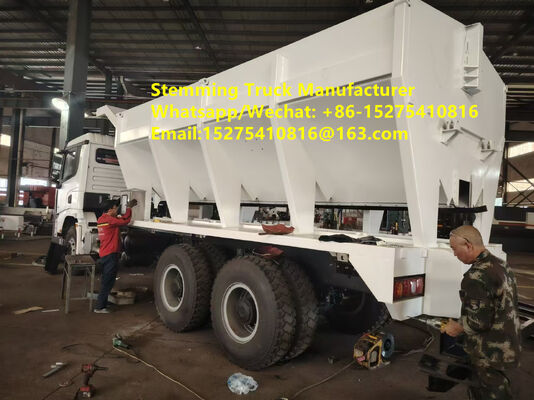

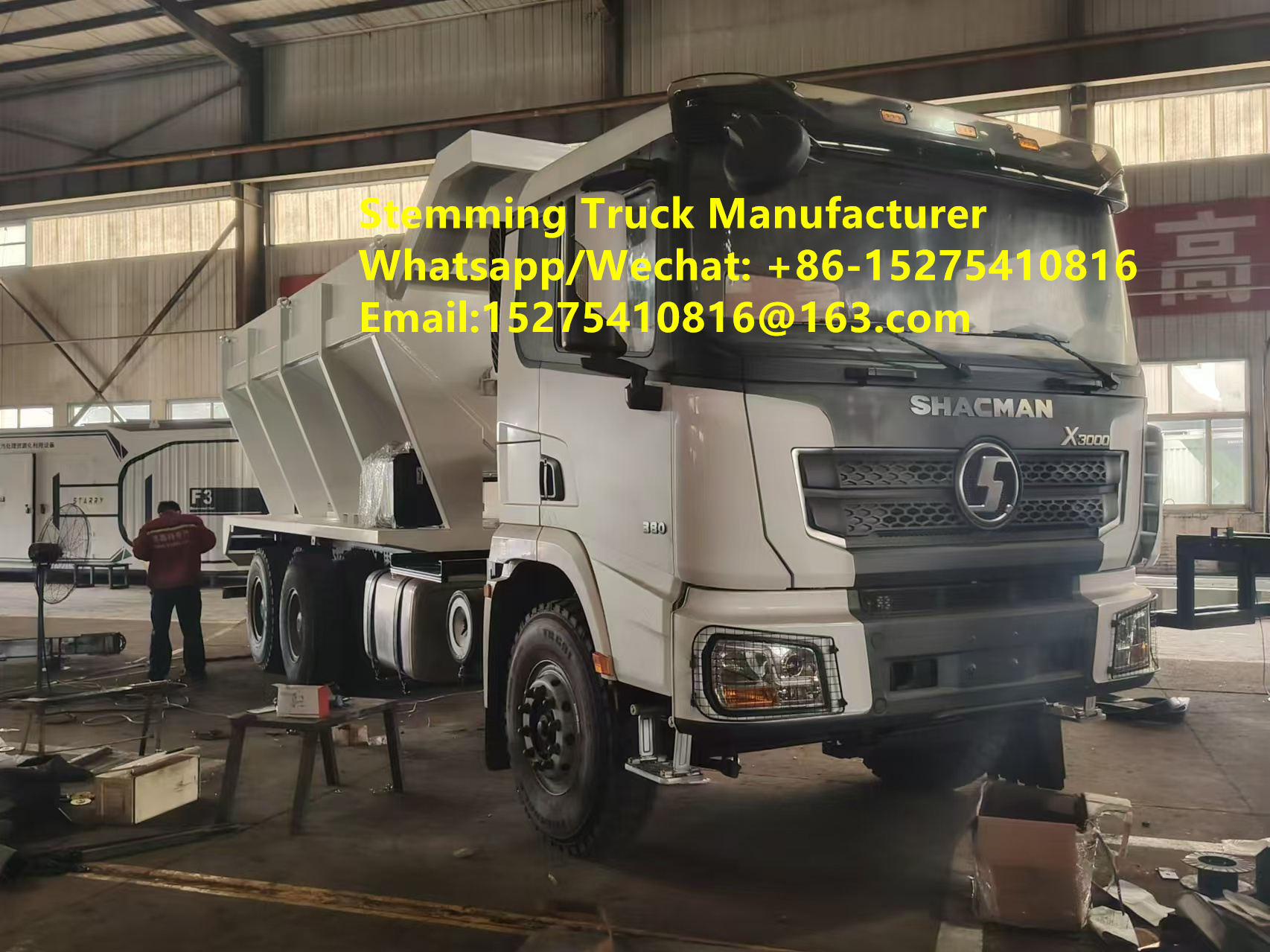

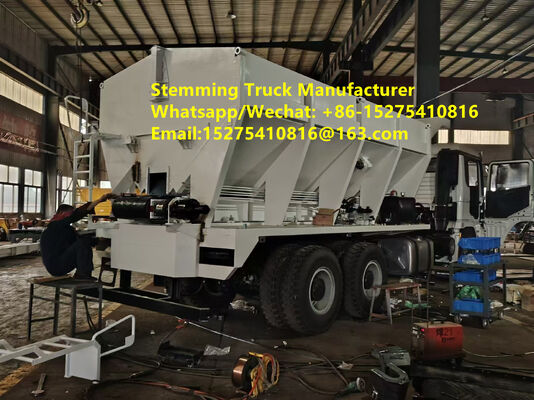

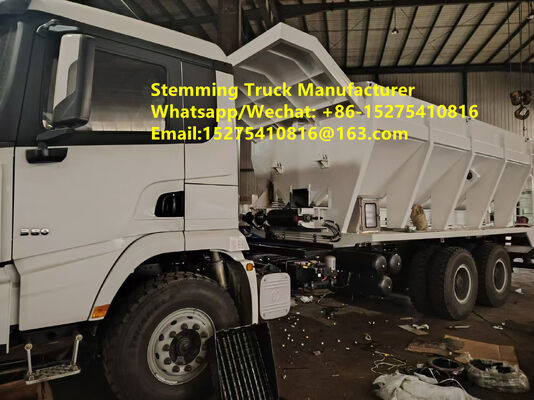

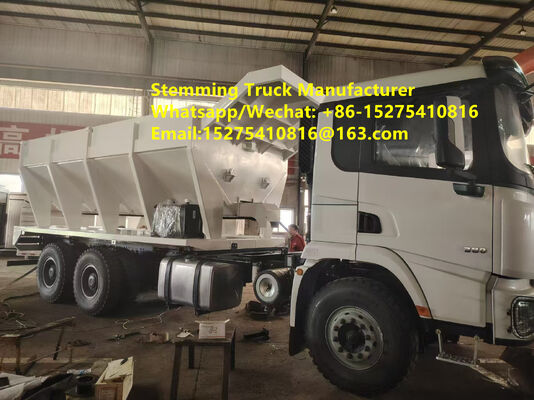

2.3 بدنه قیف از یک قاب پشتیبانی مثلثی متقارن جوش داده شده یکپارچه از فولاد کربن با کیفیت بالا و استحکام بالا و طراحی ساختار قیف V شکل استفاده می کند. داخل قیف با دنده های تقویت کننده عرضی و تیرهای کاهش دهنده فشار طولی جوش داده شده است. ساختار کلی استحکام و قابلیت اطمینان بدنه قیف را تضمین می کند و از تغییر شکل ناشی از فشرده سازی مواد جلوگیری می کند. این ساختار توسط مشتریان معادن روباز داخلی و بین المللی آزمایش شده است؛ ساختار کلی بدنه قیف محکم است و در سه سال گذشته هیچ تغییر شکلی در ساختار رخ نداده است.
ساختار قیف V شکل تخلیه مواد را تسهیل می کند و حجم موثر آن 15 متر مکعب است. تیر کاهش دهنده فشار برای جای دادن اندازه های مختلف ذرات سنگ خرد شده قابل تنظیم است. یک قاب محافظ فولادی برای کابین در جلوی قیف قرار دارد تا از افتادن سنگ ها روی سقف کابین جلوگیری کند. یک دستگاه غربالگری فولادی با قابلیت باز شدن هیدرولیکی (صفحه 90 درجه) در بالای قیف نصب شده است تا از گیر کردن سنگ های بزرگ جلوگیری شود. لرزاننده ها به صورت متقارن در دو طرف چپ و راست دیواره های قیف قرار گرفته اند تا از تجمع و انسداد مواد جلوگیری شود.
2.4 سیستم دارای قابلیت تخلیه نوار نقاله چپ جلو/چپ/راست عقب قابل تعویض است. نوار نقاله ها از یک گیربکس سیاره ای خطی برای راندن یک موتور هیدرولیک با گشتاور بالا برای انتقال کارآمد سنگ استفاده می کنند. یک کلاچ صفحه اصطکاکی پنوماتیک تضمین می کند که عملکردهای تخلیه جلو و عقب با یکدیگر تداخل ندارند و امکان تعویض خودکار از طریق درگیری کلاچ را فراهم می کند. این سیستم دارای دو حالت تخلیه است: یک نوار نقاله جلویی کشویی برای تخلیه جانبی و یک نوار نقاله دم عقب چرخشی تلسکوپی برای تخلیه. نوار نقاله تعلیق آلومینیومی عقب سبک و بادوام است و قادر به چرخش 195 درجه به چپ و راست و کشش 500 میلی متر است. عملکرد تلسکوپی امکان تنظیم محدوده کوچک نقطه تخلیه را فراهم می کند و شعاع پر کردن آن از 4.5 تا 5 متر متغیر است. نوار نقاله تلسکوپی قرار دادن و تخلیه آسان دهانه مواد بسته بندی را تسهیل می کند.
این سیستم از ساختار نوار نقاله دو طرفه جلویی-جانبی و دم عقب چرخشی-تلسکوپی استفاده می کند که هر دو تخلیه جلویی-جانبی را امکان پذیر می کنند. نوار نقاله تلسکوپی هیدرولیکی جلوی چپ تخلیه جلوی چپ را تسهیل می کند؛ نوار نقاله دم عقب که قادر به چرخش 195 درجه به چپ و راست، چرخش به چپ و راست، کشش و شیب است، تخلیه جانبی چپ و راست از عقب وسیله نقلیه را تسهیل می کند. روش های تخلیه متعدد انتخاب انعطاف پذیر را ارائه می دهند و عملیات را در مناطق کنترل شده تسهیل می کنند. عملیات بصری و کنترل از راه دور بی سیم امکان قرار دادن و تراز کردن سریع و آسان دهانه را در حین تخلیه جانبی-جانبی فراهم می کند. کامیون بسته بندی دارای حداکثر ظرفیت تخلیه 1500 کیلوگرم در دقیقه است که 10 برابر کارآمدتر از کار دستی و 3 تا 5 برابر کارآمدتر از بسته بندی مکانیکی معمولی است.
2.5 تیر کاهش دهنده فشار V شکل معکوس بالای تسمه در پایین قیف V شکل به طور موثری از سایش ناشی از اصطکاک بیش از حد تسمه به دلیل فشرده سازی طولانی مدت مواد جلوگیری می کند. همزمان، یک تسمه نقاله لاستیکی مقاوم در برابر سایش سه لایه تقویت شده به ضخامت 10 میلی متر که به طور خاص برای صنعت معدن طراحی شده است، استفاده می شود که دوام و مقاومت در برابر سایش را تضمین می کند و به طور موثری سایش تسمه را کاهش داده و عمر مفید را افزایش می دهد.
2.6 یک سیستم کنترل خودکار اتخاذ شده است که امکان عملیات شروع و توقف با یک دکمه را در حالت خودکار فراهم می کند. همچنین دارای حالت های کنترل دستی و کنترل از راه دور بی سیم برای انطباق با شرایط کاری مختلف است. شروع/توقف با یک دکمه امکان تخلیه خودکار مواد و پر کردن سوراخ های نوار نقاله را فراهم می کند. همراه با یک سیستم نظارت صفحه لمسی شش کاناله، راننده در کابین می تواند عملیات پر کردن را به طور مستقل انجام دهد. این وسیله نقلیه مجهز به دوربین پانورامیک شش کاناله فوق العاده با وضوح بالا AHD و یک صفحه نمایش لمسی با وضوح بالا IPS در کابین است. سیستم نظارت روی برد کل وسیله نقلیه را پوشش می دهد، از جمله دهانه تخلیه، قیف، دهانه پر کردن، جلو، طرفین و عقب.
2.7 هم دهانه تخلیه جانبی و هم دهانه تخلیه جانبی چرخشی عقب دارای دهانه های پذیرش مخروطی هستند که می توانند عملیات پر کردن انواع سوراخ های انفجاری با قطر مختلف در معادن روباز را برآورده کنند و می توانند عملیات پر کردن سوراخ های انفجاری ≥115 میلی متر را انجام دهند. دو دهانه تخلیه در جلو و عقب چپ وجود دارد که هر دو دارای عملکرد تلسکوپی هیدرولیکی و یافتن، تراز کردن و پر کردن آسان سوراخ هستند، بنابراین راندمان پر کردن را بهبود می بخشند؛ به عنوان مثال، پر کردن یک سوراخ با قطر 150 میلی متر و عمق 5 متر را می توان تنها در 6 تا 30 ثانیه تکمیل کرد.
2.8 این وسیله نقلیه مجهز به چراغ کار در نقطه تخلیه سنگ برای ساخت و ساز راحت در شب است.
2.9 محصول دارای حقوق مالکیت معنوی مستقل است: "وسیله نقلیه پر کردن سوراخ انفجار معدن روباز" (CN202422451093.1) گواهی ثبت اختراع مدل کاربردی و اختراع ثبت شده با همین نام (CN202411413094.5) را دریافت کرده است. این محصول تأییدیه دسترسی محصول را از وزارت صنعت و فناوری اطلاعات دریافت کرده و یک محصول بازرسی اجباری 3C است که می تواند در سراسر کشور ثبت شود و از مالیات خرید وسیله نقلیه معاف است.
★2.10 برای انطباق بهتر با الزامات عملیات پر کردن سوراخ انفجار معدن روباز در داخل و خارج از کشور، این سیستم چندین فناوری پیشرفته را برای دستیابی به عملیات پر کردن کارآمد و ایمن ادغام می کند. این محصول پتانسیل ارتقاء قابل توجهی دارد، به ویژه در همسویی با اصول انفجار هوشمند و معدن هوشمند. وسیله نقلیه هوشمند پر کردن سوراخ انفجار برای معادن روباز چندین فناوری پیشرفته را برای دستیابی به عملیات انفجار کارآمد و ایمن ادغام می کند. این فناوری های کلیدی عبارتند از:
1) فناوری موقعیت یابی منطقه پر کردن: با استفاده از GPS با دقت بالا و سایر فناوری های موقعیت یابی، وسیله نقلیه پر کردن هوشمند می تواند هر منطقه سوراخ انفجار را که نیاز به پر کردن دارد، به دقت شناسایی و مکان یابی کند.
2) فناوری یافتن خودکار سوراخ و انتقال از راه دور: از طریق فناوری تشخیص تصویر منطقه سوراخ انفجار و فناوری موقعیت یابی رادار، وسیله نقلیه پر کردن هوشمند می تواند به طور خودکار سوراخ ها را پیدا کرده و مواد پر کننده را به طور موثر به محل سوراخ انفجار در مسافت های طولانی منتقل کند.
3) فناوری پر کردن هوشمند: وسیله نقلیه پر کردن هوشمند دارای کنترل دقیق مواد پر کننده است و زمان پر کردن را بر اساس عمق سوراخ، قطر سوراخ و خواص فیزیکی مواد پر کننده به طور خودکار کنترل می کند.
4) فناوری مدیریت از راه دور: کامیون های هوشمند کوبنده معمولاً در کنار کامیون های اختلاط هوشمند و سیستم های انفجار هوشمند بی سیم برای تشکیل یک سیستم انفجار هوشمند کامل استفاده می شوند. این امکان مدیریت از راه دور کامیون هوشمند کوبنده را فراهم می کند و امکان کنترل در محل از طریق وب یا برنامه را فراهم می کند و گزارش های تولید را تولید می کند.
در نهایت، از طریق یک سیستم کنترل خودکار، کامیون هوشمند کوبنده عملیات کوبیدن با یک کلیک را انجام می دهد و به یک راننده اجازه می دهد تا کل فرآیند را تکمیل کند، نظارت از راه دور را امکان پذیر می کند، راندمان عملیاتی و کنترل هزینه را بهبود می بخشد.
★2.11 سیستم تخلیه فاضلاب قدرتمند
شامل یک پمپ خلاء وارداتی اروپایی با جریان بالا و خلاء بالا، یک مخزن فاضلاب 5 متر مکعبی، شیر تخلیه مخزن، شیر بالابر، دستگاه قفل درب عقب، لوله فاضلاب، لوله خلاء، اتصالات لوله ونتوری فاضلاب، و یک دستگاه قرقره شلنگ خودکار با درایو هیدرولیکی برای یک لوله فاضلاب 20 متری در بالای مخزن. مجهز به پمپ خلاء با خلاء بالا و حجم بالا وارداتی و یک سیستم لوله کشی با عملیات ویژه، می تواند آب جمع شده از سوراخ های مته با قطر 120-140 میلی متر، ارتفاع بالابری آب 6-7 متر و افت عمودی 20 متر را تخلیه کند.
4. پارامترهای فنی محصول
شماره مورد | جزء | پارامتر
1. ابعاد کلی: طول × عرض × ارتفاع 11850 میلی متر × 2550 میلی متر × 3530 میلی متر (تخمینی)
2. شاسی | برند شاسی: Shaanxi Heavy Truck
مدل شاسی: GLOBAL5329TXJMU464
نوع درایو: 8×4
فاصله بین دو محور: 4575+1400
مدل موتور: WP10.H400E62
قدرت: 400 اسب بخار
وزن ناخالص: 32000 کیلوگرم
استاندارد انتشار: China VI
3. سنگ | اندازه ذرات سنگ: سنگ خرد شده درجه بندی شده ≤3 سانتی متر
استفاده از سنگ: بارگیری سوراخ های انفجار
4. سطل سنگ | حجم سطل: 15 متر مکعب
شکل سطل: V شکل
روش باز شدن صفحه: سیلندر هیدرولیک
زاویه باز شدن صفحه: 90 درجه
نوع لرزش دوتایی: لرزاننده الکتریکی با فرکانس بالا
تعداد لرزاننده ها: 2 قیف/1 در هر دیواره جانبی چپ و راست
تنظیم نرخ تخلیه: دریچه های مواد جلو و عقب
روش تخلیه: تخلیه جداگانه از جلو و عقب قیف
روش کنترل دریچه مواد: میله فشار دهنده الکتریکی (1 برای هر یک از دریچه های مواد جلو و عقب)
5. نوار نقاله طولی پایین قیف: نوع انتقال: نوار نقاله تسمه ای
نوع درایو: کاهنده هیدرولیک
روش تخلیه: تخلیه از جلو یا عقب قیف
انتخاب موقعیت تخلیه: انتخاب تعویض کلاچ
راندمان انتقال: 1500 کیلوگرم در دقیقه
6. نوار نقاله عرضی چپ: نوع انتقال: نوار نقاله تسمه ای
نوع درایو: کاهنده هیدرولیک
روش تلسکوپی: سیلندر هیدرولیک
مسافت تلسکوپی: L=760 میلی متر
راندمان انتقال: 1500 کیلوگرم در دقیقه
7. نوار نقاله تسمه ای چرخشی چپ و راست قاب آلومینیومی عقب: نوع انتقال: نوار نقاله تسمه ای ناودانی
نوع درایو: 1 کاهنده هیدرولیک
قطر سوراخ پر کردن: ≥115 میلی متر
روش چرخش کاری: 1 درایو چرخشی
زاویه چرخش کاری: 195 درجه
روش چرخش 1 سیلندر چرخش
زاویه چرخش: 90 درجه
شعاع چرخش/پر کردن: 5 متر
حالت شیب: 1 سیلندر شیب
حالت تلسکوپی تسمه: 1 سیلندر تلسکوپی
مسافت تلسکوپی: 500 میلی متر
زاویه شیب: ≤10 درجه
روش عملیات: الکتریکی/کنترل از راه دور
8. سیستم هیدرولیک: نوع توان خروجی: توان خروجی جانبی گیربکس
فشار کاری سیستم: 16 مگاپاسکال
روش کنترل: کنترل الکتریکی
9. سیستم الکتریکی: منبع تغذیه: باتری شاسی
ولتاژ کاری: DC24V
روش عملیات: عملیات دکمه پنل یا عملیات کنترل از راه دور؛ عملیات خودکار/دستی موجود است؛
حالت خودکار امکان عملیات شروع/توقف با یک دکمه را فراهم می کند، با هر دو حالت کنترل دستی و بی سیم، قابل انطباق با شرایط کاری مختلف؛
10. سیستم نظارت: شروع/توقف با یک دکمه تغذیه خودکار مواد و پر کردن خودکار سوراخ نوار نقاله را تکمیل می کند؛
سیستم نظارت روی برد کل وسیله نقلیه را پوشش می دهد، از جمله دهانه های تخلیه چپ و عقب، مجهز به دوربین خودروی پانورامیک شش کاناله فوق العاده با وضوح بالا AHD و صفحه نمایش لمسی HD IPS در کابین راننده
★11. ویژگی های هوشمند 1) فناوری موقعیت یابی منطقه بسته بندی: با استفاده از GPS با دقت بالا و سایر فناوری های موقعیت یابی، کامیون بسته بندی هوشمند می تواند هر منطقه سوراخ انفجار را که نیاز به بسته بندی دارد، به دقت شناسایی و مکان یابی کند.
2) فناوری جستجوی خودکار سوراخ و انتقال از راه دور: از طریق فناوری تشخیص تصویر منطقه سوراخ انفجار و فناوری موقعیت یابی رادار، کامیون بسته بندی هوشمند می تواند به طور خودکار سوراخ ها را پیدا کرده و مواد بسته بندی را به طور موثر به محل سوراخ انفجار در مسافت های طولانی منتقل کند.
3) فناوری پر کردن هوشمند سوراخ: کامیون بسته بندی هوشمند دارای کنترل دقیق بر روی مواد بسته بندی است و زمان پر کردن را بر اساس عمق سوراخ، قطر سوراخ و خواص فیزیکی مواد بسته بندی به طور خودکار کنترل می کند.
4) فناوری مدیریت از راه دور: کامیون بسته بندی هوشمند معمولاً در کنار کامیون اختلاط هوشمند و سیستم انفجار هوشمند بی سیم برای تشکیل یک سیستم انفجار هوشمند کامل استفاده می شود. این امکان مدیریت از راه دور کامیون بسته بندی هوشمند را فراهم می کند و امکان نظارت و کنترل از طریق وب یا برنامه تلفن همراه و تولید گزارش های تولید را فراهم می کند.
برچسب: پر کردن هوشمند سوراخ / یافتن خودکار سوراخ / تحویل از راه دور / کامیون پر کردن هوشمند چند منظوره / انفجار / مواد منفجره / ANFO / کامیون مواد منفجره گرانول مخلوط در محل / کامیون / مخلوط امولسیون مواد منفجره در محل / MEMU / MMU / واحد تولید مواد منفجره متحرک / BCLH / BCZH / BCRH / کامیون های حجیم / روسیه، قزاقستان، ازبکستان، اندونزی، جمهوری دموکراتیک کنگو، زامبیا، زیمبابوه، تانزانیا، غنا، گینه، نامیبیا، گویان، مکزیک، پرو و غیره.
